Os módulos INP02 e INP04 são equipamentos para ligação de contactos externos tais como:
- interruptores convencionais;
- botões de pressão;
- detetores de fumo;
- detetores de movimento, entre outros.
Nos módulos INP02 podem ser ligados dois contactos e nos INP04 podem ser ligados quatro contactos, ambos livres de potencial. |
|
|
|
|
|
|
|
|
|
|
|
|

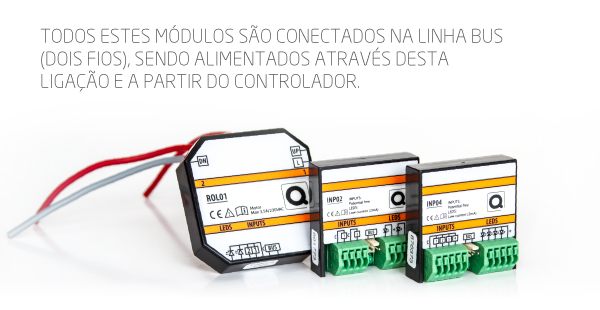

O REL01 e o ROL02 são módulos descentralizados adequados para comutação de dois circuitos elétricos. Estes contêm um conector ao qual podem ser ligadas duas entradas livres de potencial (por exemplo botões de pressão). Os módulos encaixam-se no interior da caixa padrão, garantindo uma fácil conexão aos botões de pressão ou interruptores.
- O módulo ROL01 é adequado para comutar um estore elétrico, tem dois contactos (1 UP / 1 DOWN) que podem controlar um motor elétrico até 3,5A a 230V.
- O módulo de relé REL02 tem dois contactos (duas saídas), normalmente abertos, podendo cada um comutar até 8A a 230V.
Cada módulo tem um número de série único que serve para o programar através do software de configuração QBUS SMIII gratuito.
|
|
|
|
|
|
|
|
|
|
|
