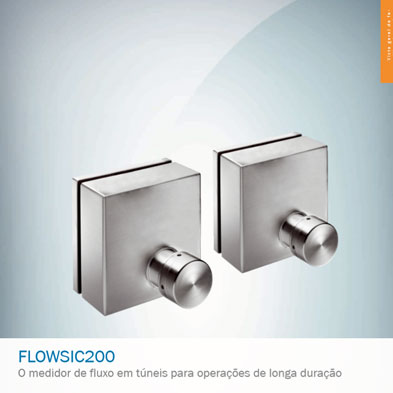

Analisador de caudal de gases em túneis Flowsic200 – SICK

O FLOWSIC200 é utilizado para a medição da velocidade e direção de vento em túneis ou condutas de ventilação, de forma precisa e sem elementos mecânicos móveis.

A tecnologia ultrassónica permite a obtenção do valor médio da velocidade em toda a secção transversal do túnel, ao contrário dos comuns anemómetros que apenas indicam o valor pontual. O FLOWSIC200 da SICK é o equipamento adequado quando se pretende otimizar o controlo de ventilação, reduzindo os custos funcionamento. Com o analisador para túneis FLOWSIC200 é possível garantir o funcionamento do sistema de ventilação no mínimo adequado às condições meteorológicas e impostas pelo tráfego.
mais detalhes
Downloads
Pedir proposta
Em caso de incêndio num túnel, a fiabilidade, precisão e representatividade da medição da velocidade e sentido do ar são características de importância extrema. Estas variáveis são a única forma de se obter informação fidedigna da propagação do fumo e deste modo garantir a otimização do controlo do sistema de ventilação.

Dados Técnicos

Princípio de medição: ultrassónica
Número de componentes medidos: 1
Gama de medição: velocidade -20 m/s ... 20 m/s
Comprimento medição: 5 ... 40 m, dependendo do modelo. Comprimentos maiores disponíveis a pedido.
Temperatura ambiente: -40 ... 140 °F (-40 ... 60 °C)
Humidade ambiente: 0 ... 100 %, humidade relativa
Conformidade: ASTRA "Guideline - Ventilation of Road Tunnels" (2004, V1.2), RABT 2006, RSV 09.02.22
Classe proteção: unidades emissor/recetor: IP 66
Unidade de controlo MCU: IP 65
Saídas analógicas: 1 saída: 0/2/4 ... 22 mA, 750 Ω, , expansíveis por módulos I/O
Entradas analógicas: 2 entradas: 0 ... 20 mA , 0 ... 10 V,  expansíveis por módulos I/O
Saídas digitais: 5 saídas: 120 V AC, 1 A 30 V DC, 2 A, sinais de estado, expansíveis por módulos I/O
Entradas digitais: 4 entradas: Para conexão de contatos secos. Expansíveis por módulos I/O adicionais
Interfaces: RS-232, RS-485 (opcional), USB (interface de Serviço)
Protocolos comunicação: ethernet TCP/IP (opcional), PROFIBUS-DP (opcional), MODBUS (a pedido)
Operação: via display LC ou software SOPAS ET
Tipo de material: alumínio ou aço inox
Componentes do sistema: caixa de conexão, unidades emissora/recetora, unidade de controlo MCU
Funções de teste: zero e Span
Montagem: tipicamente a uma altura de 4.2 m, e a  45° ... 60° do eixo do túnel
Nota: a configuração a fornecer depende da aplicação e das especificações do Cliente.

Características
  • Medição mesmo em galerias de grandes dimensões;
  • Medição sem contacto;
  • Utilização de materiais de elevada robustez: Titânio, aço inox ou ferro fundido;
  • Modelos adequados para atmosferas altamente corrosivas;
  • Determinação do sentido do escoamento de ar;
  • Sem partes móveis.

Vantagens
  • Medição representativa da seção transversal do túnel;
  • Medição fiável, em contraste com qualquer tipo de medição pontual;
  • Elevada precisão, mesmo com baixas velocidades;
  • Baixos custos operacionais devido à elevada fiabilidade e reduzida manutenção;
  • Elevada disponibilidade de funcionamento.

Indústrias
  • Controlo de ventilação em aplicações de túneis;
  • Monitorização de dados em sistemas de deteção e propagação de fumo;
  • Túneis rodoviários, ferroviários e minas.

A F.Fonseca é a representante da SICK em Portugal.
