Caudalímetros de rodas ovais DON - Kobold

Caudalímetros de rodas ovais para líquidos de baixa e alta viscosidade.

Caudalímetros de engrenagens ovais são categorizados como tecnologia de caudal de deslocamento positivo. Quando um líquido flui através deste tipo de caudalímetro de deslocamento positivo, dois rotores de engrenagens ovais medem um volume constante por rotação, dentro de uma câmara de medição de precisão.

mais detalhes

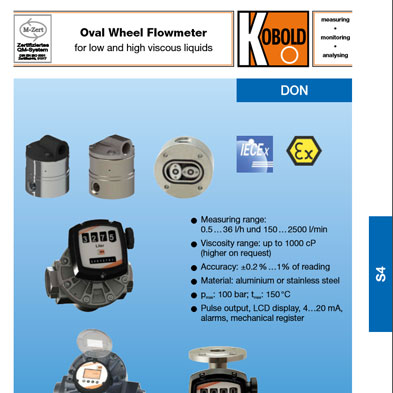

Downloads

Pedir proposta

A cada rotação é medido um volume constante de líquido. A rotação da engrenagem oval é detetada através de ímanes incorporados nos rotores. Estes ímanes transmitem uma saída de impulso de alta resolução. O sinal de saída pode ser processado externamente através de um controlador remoto com display ou PLC, ou através de uma variedade de opções de saída/display disponíveis como acessórios e conectadas aos caudalímetros.

Características

Gama de medição: 0,5 a 36 l/h e 150 a 2500 l/min.;
Gama de viscosidade: até 1000 cP (mais alto sob pedido);
Precisão: ±0,2 a 1% de leitura;
Material: alumínio ou aço inox;
p_max: 100 bar; t_max: 150 °C;
Saída de impulso, Visor LCD, 4 a 20 mA, alarmes, registo mecânico.

Vantagens

Rotores de corte especiais que reduzem a queda de pressão em 50%;
Duas saídas de impulso desfasadas ‘A’ e ‘B’ para medição correta do caudal efetivo pelo PLC;
Realização de dosagem muita fina de resinas resultando numa melhor repetibilidade e superior qualidade dos abrasivos produzidos.

Indústrias
Para todos os líquidos límpidos viscosos e não abrasivos, como por exemplo:
