Módulo de entrada/saída de estores - ROL01 - Qbus

O ROL01 é um módulo descentralizado, adequado para a comutação de 1 motor e contém um conetor ao qual podem ser ligadas duas entradas livre de potencial (por exemplo botões de pressão). O módulo pode ser colocado numa caixa de aparelhagem elétrica convencional o que torna fácil a conexão das entradas aos comandos.

O módulo de entrada / saída de estores ROL01 da Qbus com saídas a relé de 2 contactos livres de potencial (subir/descer) que pode controlar um motor de corrente máxima de 3,5A a 230V (cos j = 1) / 30Vdc.

mais detalhes
Pedir proposta
O comprimento máximo do condutor entre o ROL01 e a entrada livre de potencial é de 20 metros. Estas entradas podem ser usadas para controlar o estore ou qualquer outra saída na instalação. O tipo de cabo ou secção é irrelevante. Os contactos de entradas do módulo podem ser selecionados e programados usando o software de configuração Qbus System Manager III:
  • Botão de pressão – contacto aberto quando inativo – Fecha o circuito quando pressionado (p. ex. campainha);
  • Normalmente aberto – contacto aberto quando inativo;
  • Normalmente fechado – contacto fechado quando inativo;
  • Interruptor – interruptor convencional conectado à entrada.
Cada módulo possui um número de série exclusivo, permitindo a programação em qualquer lugar e a qualquer hora. Após um corte de tensão, as saídas retornam à última posição.

Características
  • Alimentação: BUS;
  • Temperatura de trabalho: -10 a 50ºC;
  • Temperatura de armazenamento: -10 a 60ºC;
  • Humidade máxima: 93% sem condensação de humidade;
  • Potência BUS: 5mA sem LEDs, 8mA com LEDs a 13,8V nominais. Em funcionamento:16mA sem LEDs, 20mA com LEDs a 13,8V nominal;
  • Máxima altitude de instalação: 2.000 metros.

Vantagens
  • Módulo descentralizado;
  • Montagem embutida em caixa de aparelhagem convencional;
  • 2 contactos normalmente aberto livres de potencial;
  • Corrente nominal 3,5A indutivo.

Indústrias
  • Instaladores elétricos, empresas de construção civil, gabinetes de projeto elétrico.

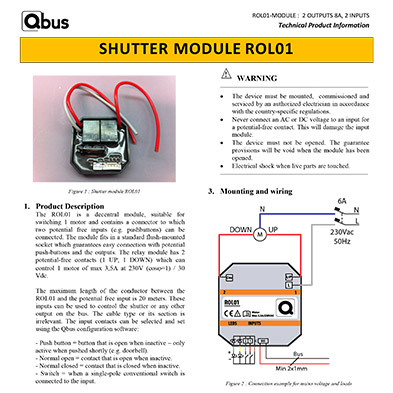

Ref. A11760280
A F.Fonseca é a representante da Qbus em Portugal.
