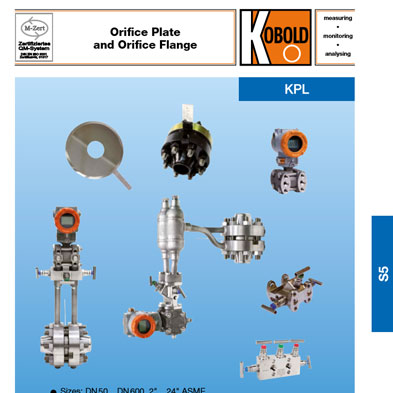

Orifícios calibrados KPL - Kobold

Se uma conduta (através da qual passa um fluido) é reduzida num ponto particular por uma constrição de seção transversal, a velocidade do fluido aumenta nesse ponto. De acordo com a equação de energia de Bernoulli e a lei de continuidade, esse aumento da velocidade na constrição provoca uma redução na pressão diferencial no ponto de medição.

A queda de pressão resultante permite determinar o caudal através da medição da pressão diferencial; É uma medida do caudal (volume por unidade de tempo ou massa por unidade de tempo). O caudal q é determinado por: q = c√Δp. O caudal (q) é uma função da raiz quadrada da pressão diferencial (Δp), e c é o coeficiente de caudal determinado pela forma do transdutor de pressão diferencial e os dados de operação. Pode existir uma constrição da conduta com a aplicação de placas de orifício.

mais detalhes
Pedir proposta
Simplicidade referencial na medição de caudal
Elementos primários tais como flanges e placas de orifício são adequados à medição fiável e económica de caudal de líquidos, gases e vapor, com décadas de resultados comprovados e manutenção mínima ou nula dado não existirem elementos móveis no elemento primário.

Os orifícios calibrados - Flanges e placas de orifício, estão disponíveis na gama de DN 50 (2”) a DN 600 (24”) nas versões de instalação compacta ou remota.

Na versão compacta o elemento primário, a válvula de distribuição, o depósito de condensados (necessário para a medição do caudal de vapor) e o transmissor de pressão diferencial PAD são fornecidos como uma unidade única. Esta configuração permite a poupança de espaço e pode ser utilizada para a medição do caudal de vapor até uma temperatura máxima de 300 ° C.

Na versão remota, o transmissor de pressão diferencial e o elemento primário são montados em separado, permitindo a medição de caudal em meios com temperaturas máximas até 500°C.

As diversas configurações e conexões ao processo permitem a aplicação em inúmeras posições de montagem.

Características
  • Conexão: DN 50…600;
  • Material: aço, aço inox, hastelloy C, titânio, monel, tântalo;
  • Max. pressão: PN 420;
  • Max. temperatura: +500 °C.

Vantagens
  • Sem requisitos de manutenção;
  • Económico e fiável.

Indústrias
  • Medição económica de caudal em líquidos gases e vapor em todas as indústrias.

A F.Fonseca é a representante da Kobold em Portugal.
