Sistema laser para alinhamento de eixos ASHOOTER+ - Synergys Technologies

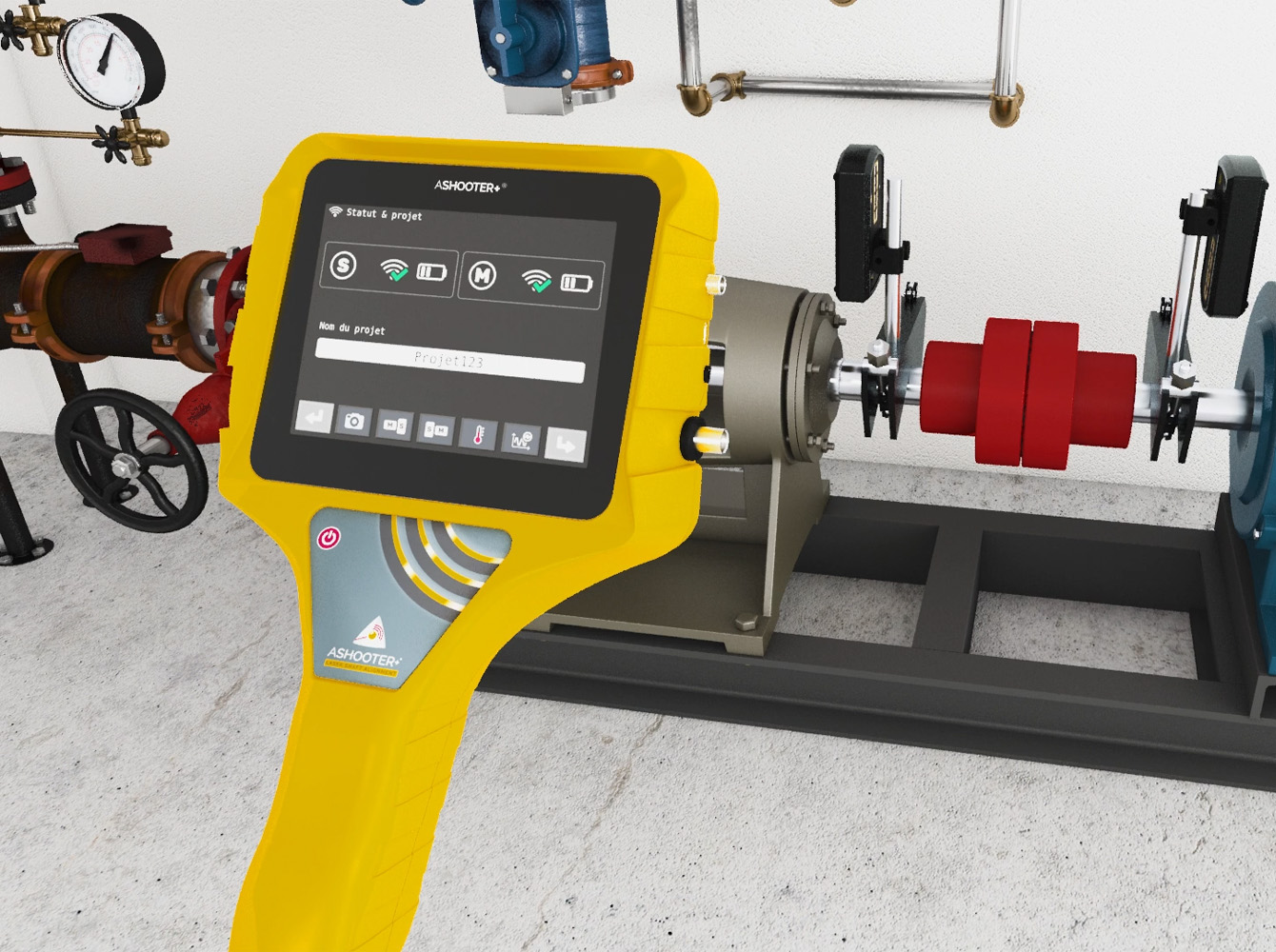

O ASHOOTER+ da Synergys Technologies é um sistema laser para alinhamento de eixos de entrada de gama para máquinas horizontais. Este sistema torna o processo de alinhamento mais fácil e mais eficiente. Utiliza transdutores sem fios com inclinómetros digitais, com um emissor laser CCD de 30 mm de alta resolução (0,001 mm) que permite a correção do eixo em tempo real. Permite a análise e correção do alinhamento vertical/horizontal da base e do calço da máquina.

O sensor infravermelho Flir Lepton de 160x120 píxeis fornece imagens térmicas para complementar a análise da máquina. Os relatórios gerados podem ser editados num PC via saída USB. Opcionalmente, o ASHOOTER+ pode ser atualizado para análise de vibração através do sensor específico com fios VSHOOTER+.

mais detalhes

Downloads

Pedir proposta

Características

Detetor laser CCD de 30 mm com resolução de 0,001 mm;
Alinhamento de eixos horizontais;
Verificador da base e compensação térmica;
Tabela de tolerâncias para alinhamento de eixos;
Correção da base em tempo real para o plano horizontal;
Cálculo de calços para o plano vertical;
Tecnologia de ecrã tátil de 5,7”;
Câmara digital para imagem visível de 5MP integrada;
Processador Arm Cortex A7;
Baterias de iões de lítio;
Câmara térmica infravermelha Flir Lepton de 160x120 px integrada;
Capacidade de republicação com imagem da máquina para PC (USB);
Programa de análise de vibração VSHOOTER+ opcional e sensor ICP com íman potente e cabo flexível e leve (BNC);
Proteção IP54;
Saída stereo para auscultadores;
Mala de transporte profissional em ABS.

Vantagens

Fácil de montar e configurar com uma combinação laser/sensor de linha dupla;
Operação fácil com instruções passo a passo fornecidas pela unidade de visualização;
Limites de tolerância incorporados dependendo da velocidade de operação;
Base e compensação térmica incluídos;
Os resultados são armazenados na unidade de visualização e facilmente descarregados para um PC.
