Medidor de caudal de pressão diferencial - RCD - Kobold

O caudalímetro de pressão diferencial RCD da Kobold é usado para a medição e monitorização de caudais de líquidos e gases. O dispositivo funciona de acordo com o princípio de Venturi. Uma pequena diferença de pressão proporcional ao caudal é produzida pelo escoamento do fluído no orifício de constrição existente no corpo do medidor.

A forma do orifício garante que a manutenção da característica de caudal ao longo de toda a gama de medição. Os orifícios de medição, localizados no acessório de encaixe do corpo do caudalímetro, permitem absorver a diferença de pressão proporcional ao caudal e transferi-la para a célula de medição de pressão diferencial instalada no mesmo.

mais detalhes

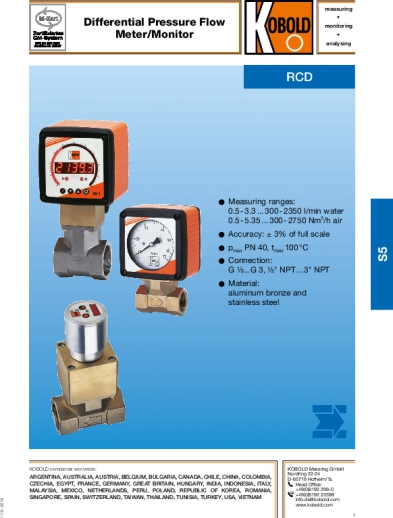

Downloads

Pedir proposta

Se o fluxo for excedido, a célula de medição da pressão diferencial é protegida por pinos de bloqueio.
Na opção de display mecânico ou eletrónico, o modelo RCD da Kobold permite monitorizar e transmitir, através de sinal analógico 4-20 mA ou saída a impulsos PNP/NPN, ou alarmar (saída a relé) consumos de líquidos (l/min) ou gases (Nm³/h).

Existem várias opções de módulos eletrónicos para exibir e monitorizar o caudal volúmico. Estão também disponíveis escalas especiais para todos os tipos de fluidos a qualquer pressão e temperatura.

Características

Gama de medição: 0.5 - 3.3 ... 300 - 2350 l/min água, 0.5 - 5.35 ... 300 - 2750 Nm³/h ar;
Precisão: ± 3 % do fim de escala;
pmax PN 40, tmax 100 °C;
Conexão: G ½...G 3, ½" NPT ... 3" NPT;
Material: alumínio/bronze e aço inox;
Indicador mecânico ou digital;
Saída analógica ou de contactos;
Várias opções de módulos eletrónicos.
