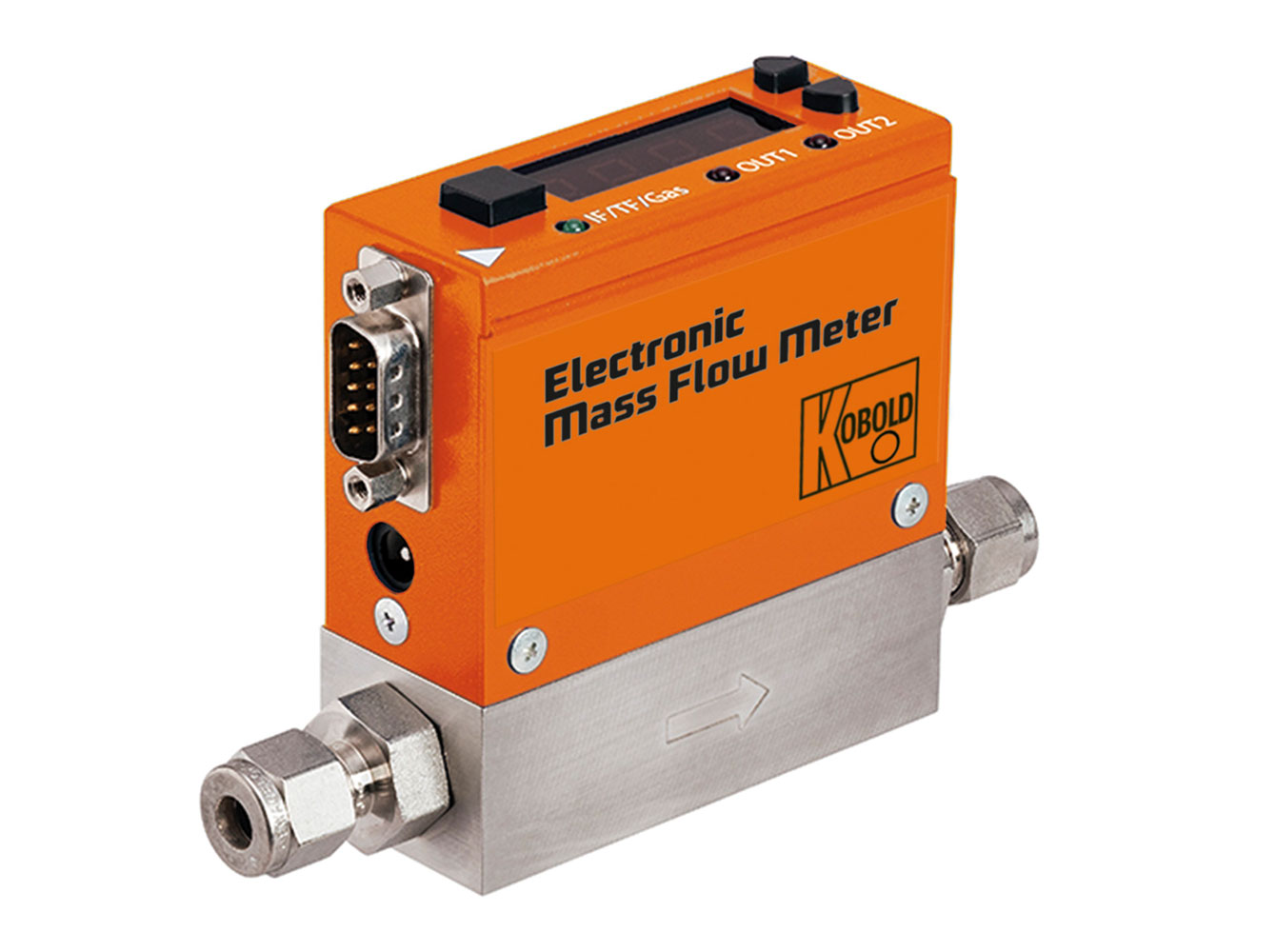

Caudalímetro termo-mássico MAK – Kobold

O caudalímetro termo-mássico MAK da Kobold foi especificamente desenvolvido para a medição precisa de caudal de gases, onde elevada precisão, estabilidade, construção robusta e versatilidade são essenciais.
O MAK mede diretamente o caudal mássico de gases, sem necessidade de compensação adicional de pressão ou temperatura. O instrumento utiliza o princípio de medição térmica, com dois elementos RTD montados no tubo de medição: um é aquecido enquanto o outro deteta a temperatura do gás. À medida que o gás flui, transporta o calor do sensor aquecido; a diferença de temperatura entre os dois RTDs é proporcional ao caudal mássico.

mais detalhes

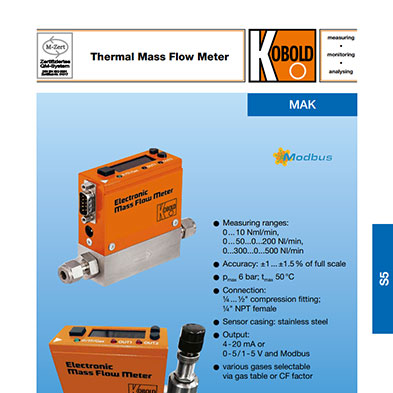

Downloads

Pedir proposta

A sua componente eletrónica converte este sinal diferencial num sinal de saída preciso e estável, utilizado para indicação e transmissão. Para além da indicação do caudal instantâneo, o MAK também fornece indicação do caudal total integrado.

Adicionalmente, existe uma versão com válvula de agulha de precisão integrada no sistema de medição, que permite um controlo e monitorização precisos de caudal numa construção compacta.

Características

Gama de medição: 0 – 10 Ncm³/min … 0 – 500 Nl/min (N₂);
Exatidão: ±1,5 % da escala total;
Repetibilidade: ±0,5 % da escala total;
Ligação ao processo: ¼" NPT ou ligação por união de compressão ¼"–½";
Material (partes em contacto com o fluido): Aço inoxidável;
Pressão máxima de serviço: 6 bar;
Temperatura máxima de funcionamento: 50 °C;
Alimentação: 24 VDC;
Saídas: Saída analógica (0–5 V, 1–5 V ou 4–20 mA), saída por pulsos, Modbus;
Indicação: Indicador digital com visualização de caudal instantâneo e totalizado;
Sinalização: dois LEDs para monitorização dos valores de caudal instantâneo e totalizado;
Posição de montagem: Qualquer orientação (recomendada posição horizontal).

Vantagens

Medição direta do caudal mássico sem necessidade de compensação de pressão ou temperatura;
Ampla gama de medição com elevada repetibilidade e estabilidade;
Queda de pressão desprezável devido ao sistema de medição por bypass;
Construção compacta e leve para fácil instalação;
Saídas analógicas e por pulsos, com interface Modbus opcional;
Duas saídas de alarme (configuráveis para qualquer valor de caudal);
Versão com válvula de agulha de precisão integrada para controlo fino do caudal;
Funcionamento imediato após ligação à alimentação (24 VDC);
Adequado a diversos gases (selecionáveis por configuração).
